Wellendichtring Einschlaghilfe für EGIG und Fabbri Kurbelwellen 3er SET

Vespa Wellendichtring Einschlaghilfe für die Wellendichtringe der Kurbelwelle an Smallframemotoren (Lima- und Kupplungseitig).

Motivation war Einschlaghilfen für die High Performance Kurbelwellen der Firma Egig-Performance und Fabbri anzubieten, welche mittels folgender Wellendichtringe abgedichtet werden:

• Kurbelwellenseitig: 27x47x6 mm bspw. von Corteco und weitere

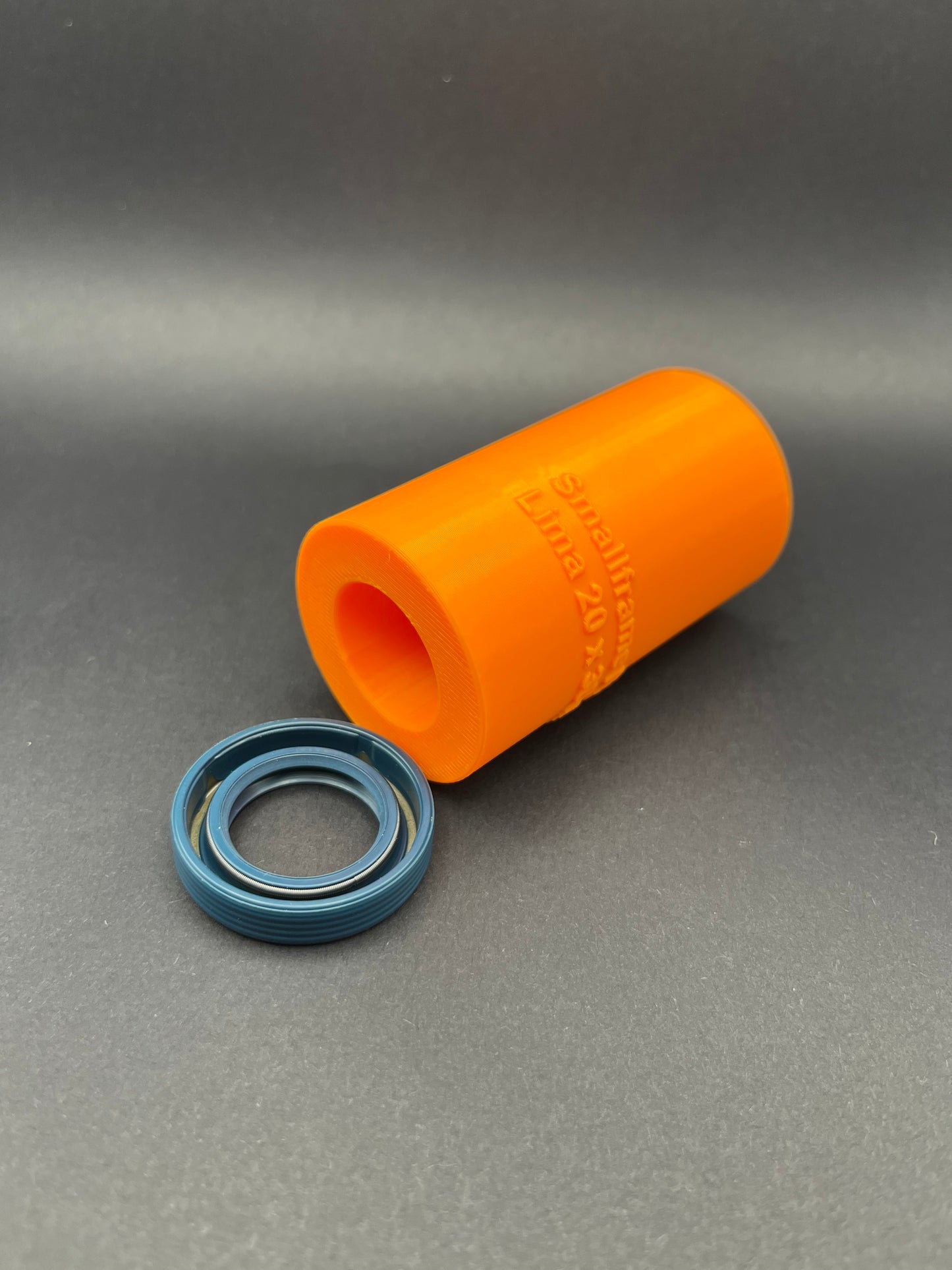

• Limaseitig: 20x32x7 mm bspw. von Corteco und weitere

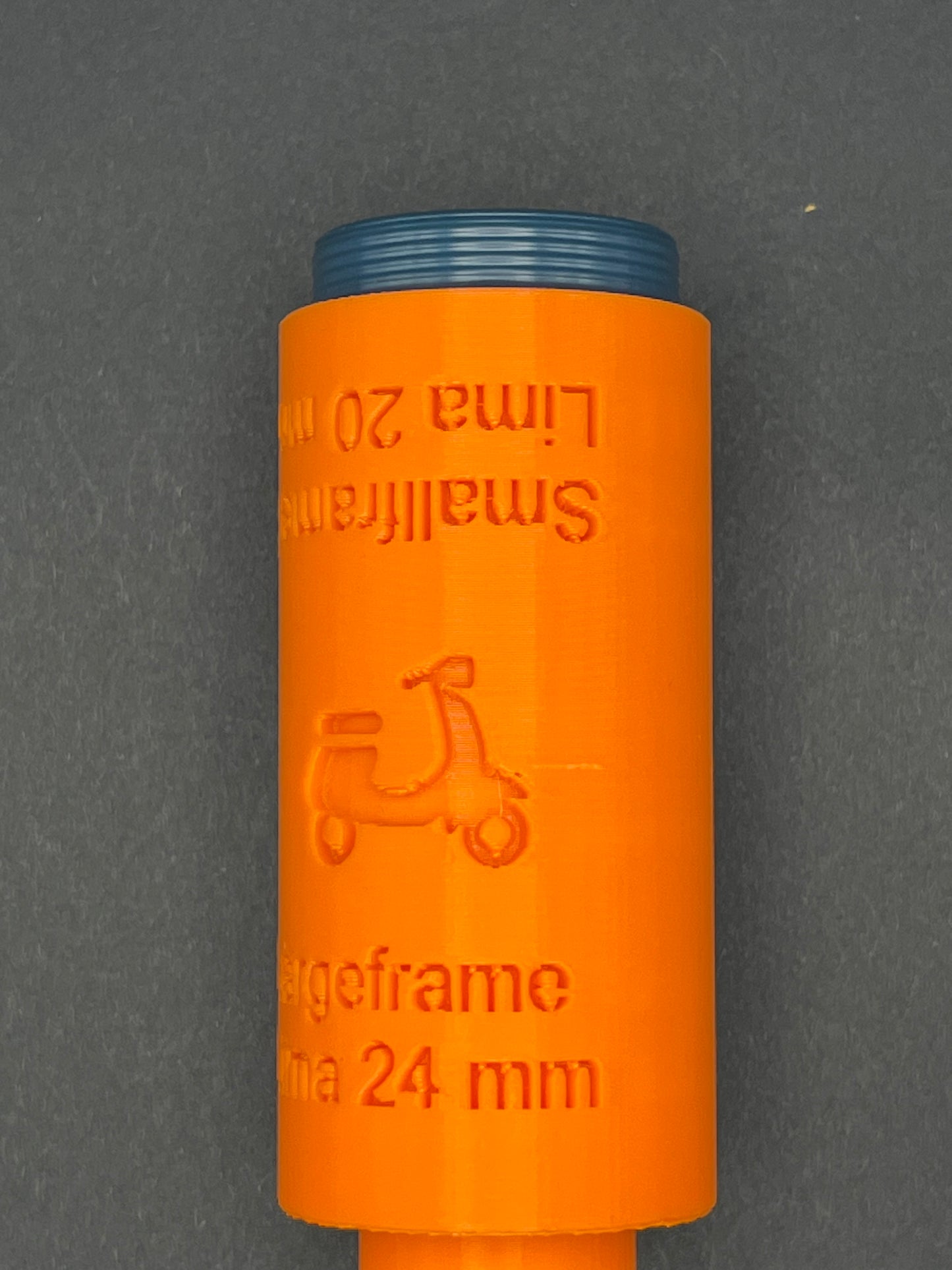

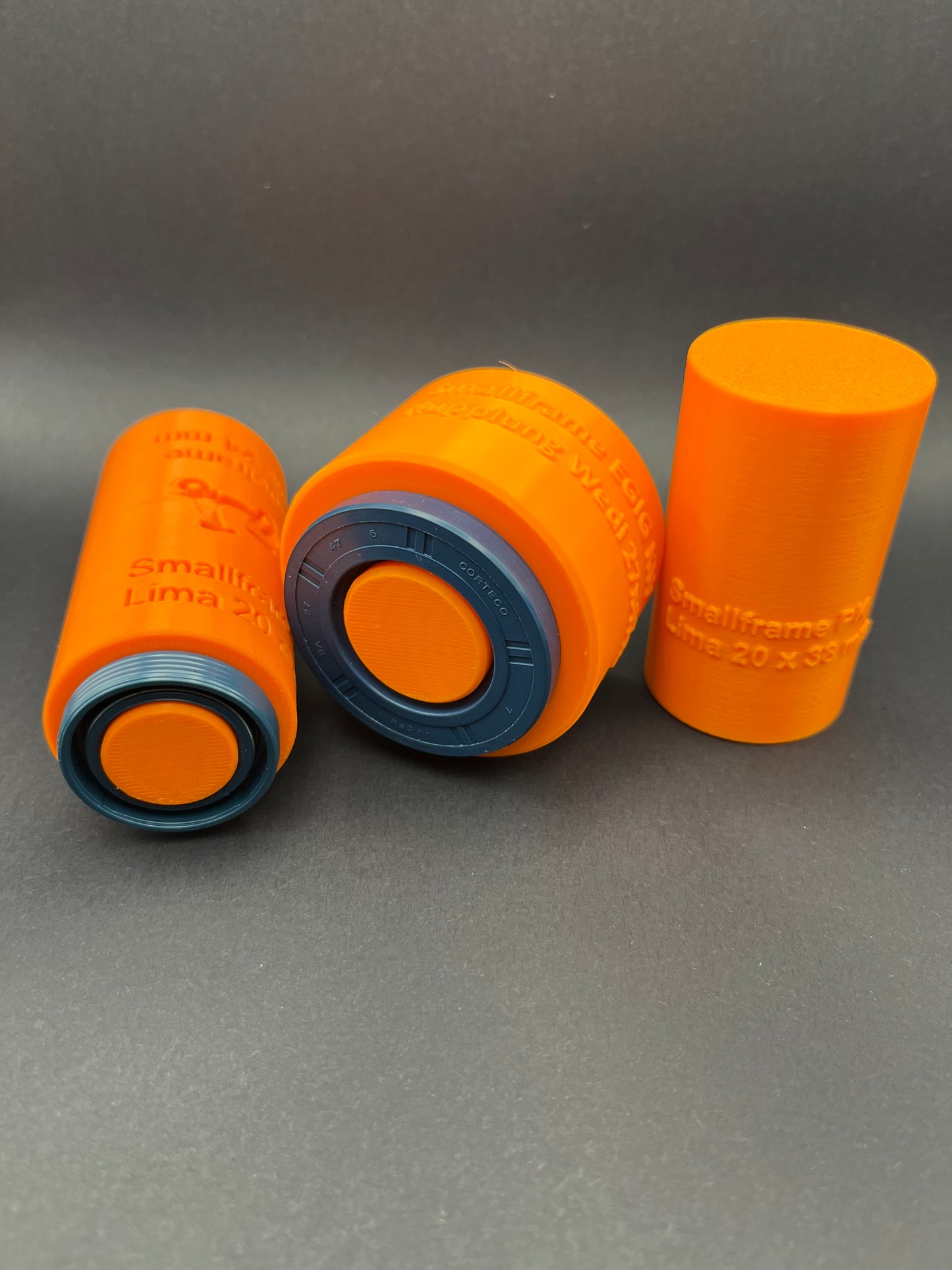

Im SET enthalten ist eine Einschlaghilfe für den kupplungsseitigen Wellendichtring und zwei Werkzeuge für den limaseitigen Wellendichtring. Mit den beiden Einschlaghilfen für die Limaseite kannst du zwei Anwendungsfälle bedienen:

1. die klassische Revision oder dem Neuaufbau eines Motors

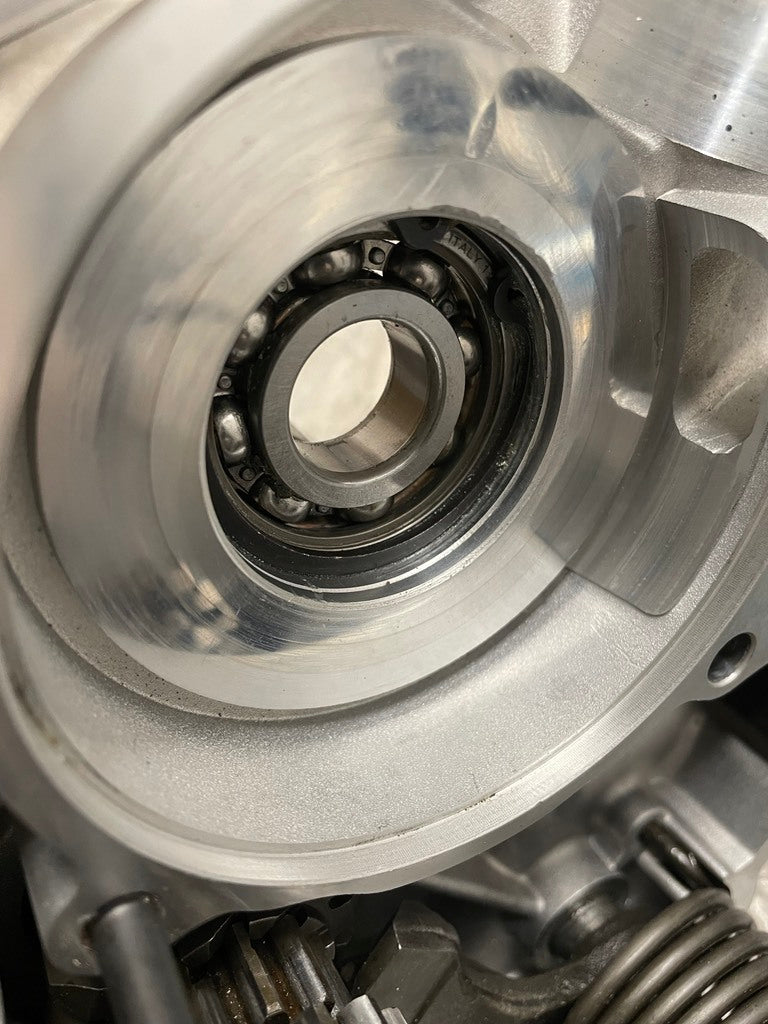

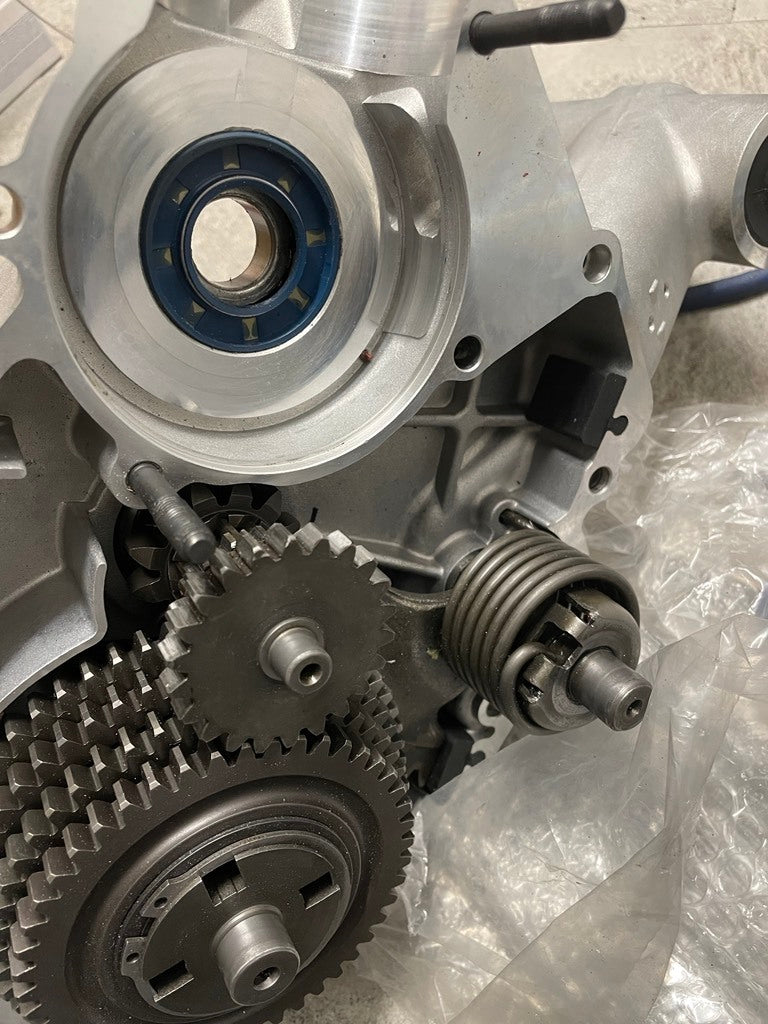

2. sofern der Wellendichtring bei geschlossenem Motorgehäuse gewechselt werden soll (Wartung, also der Wellendichtring bei verbauter Kurbelwelle sicher gewechselt werden muss,

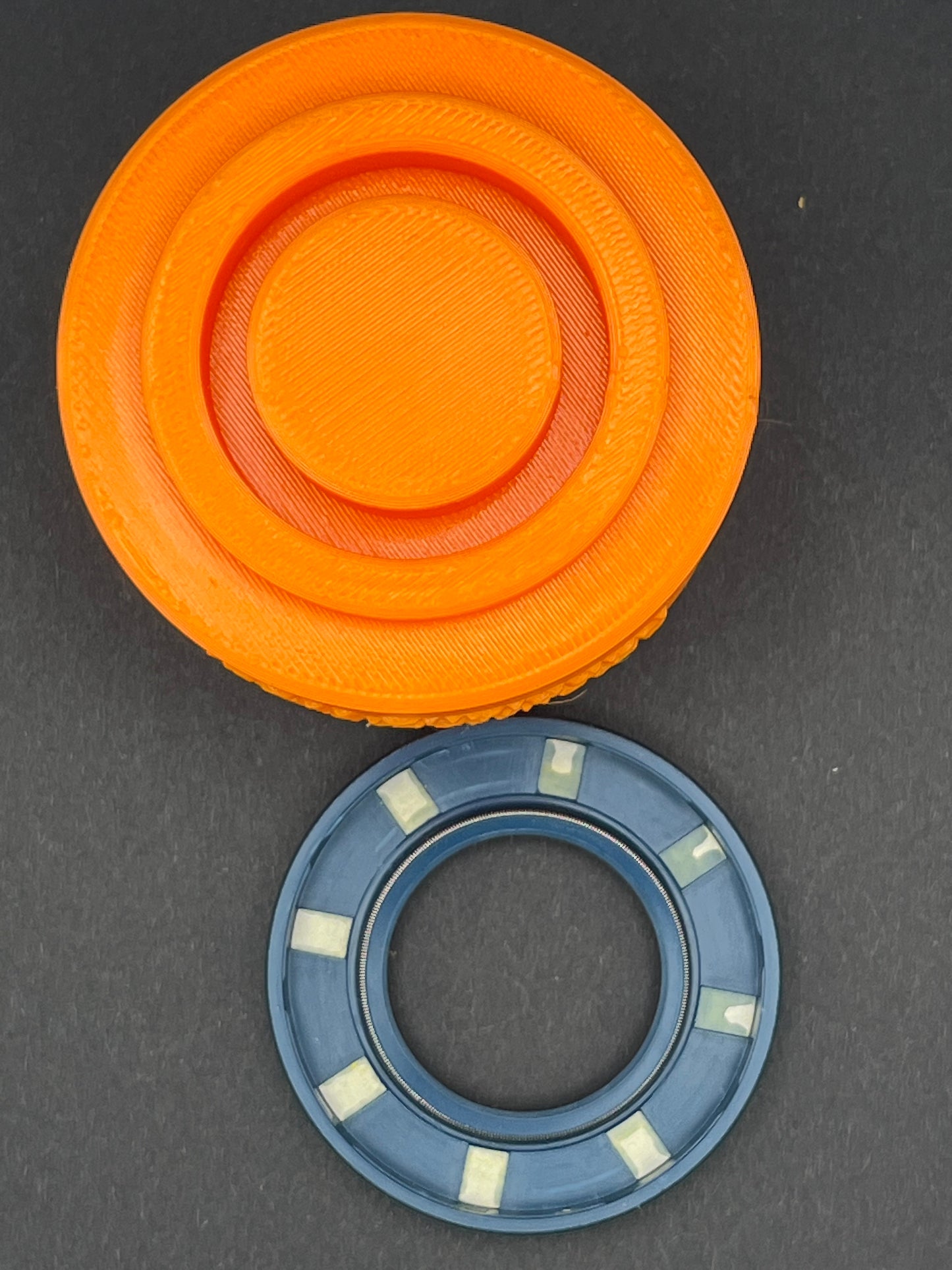

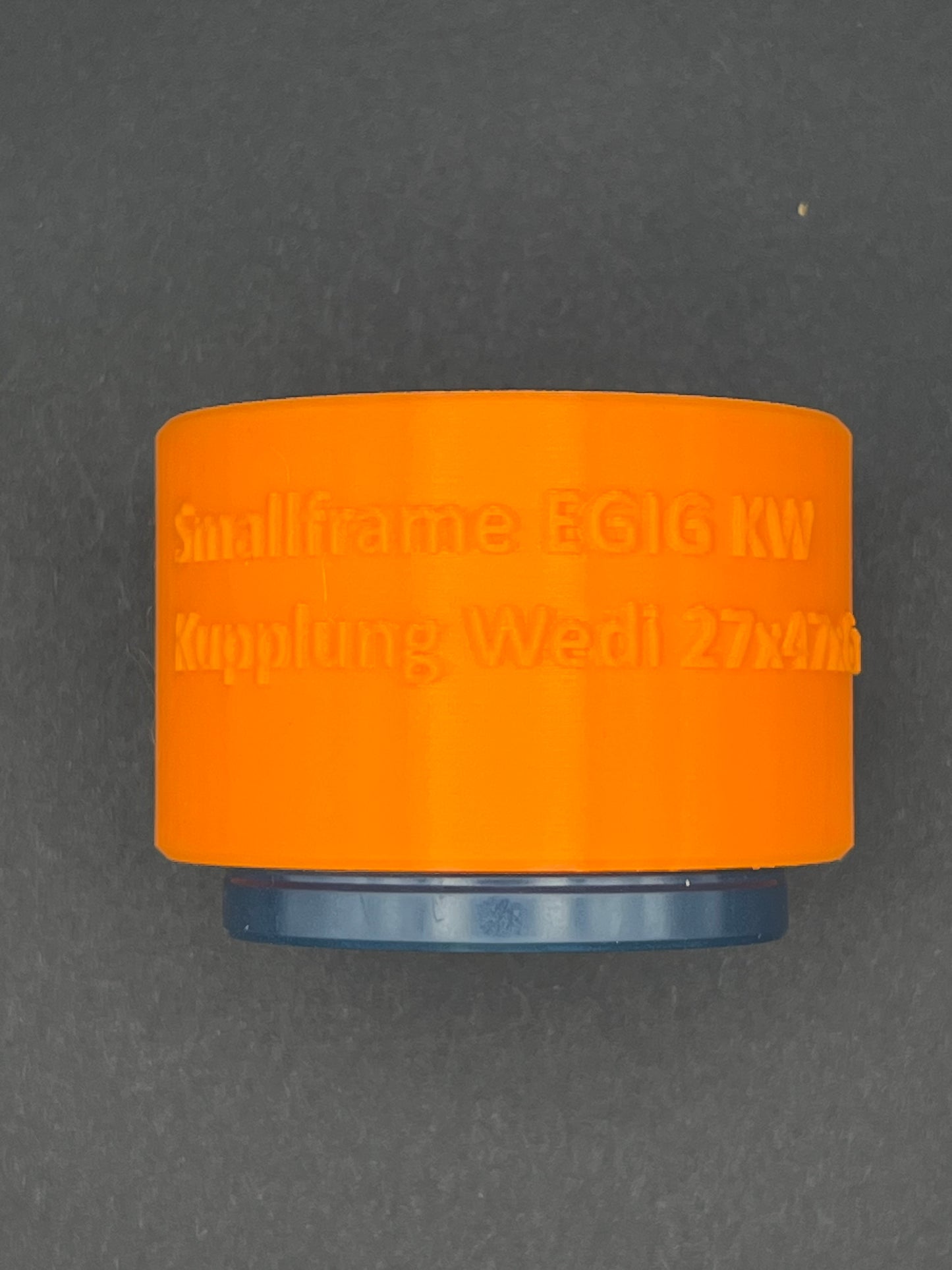

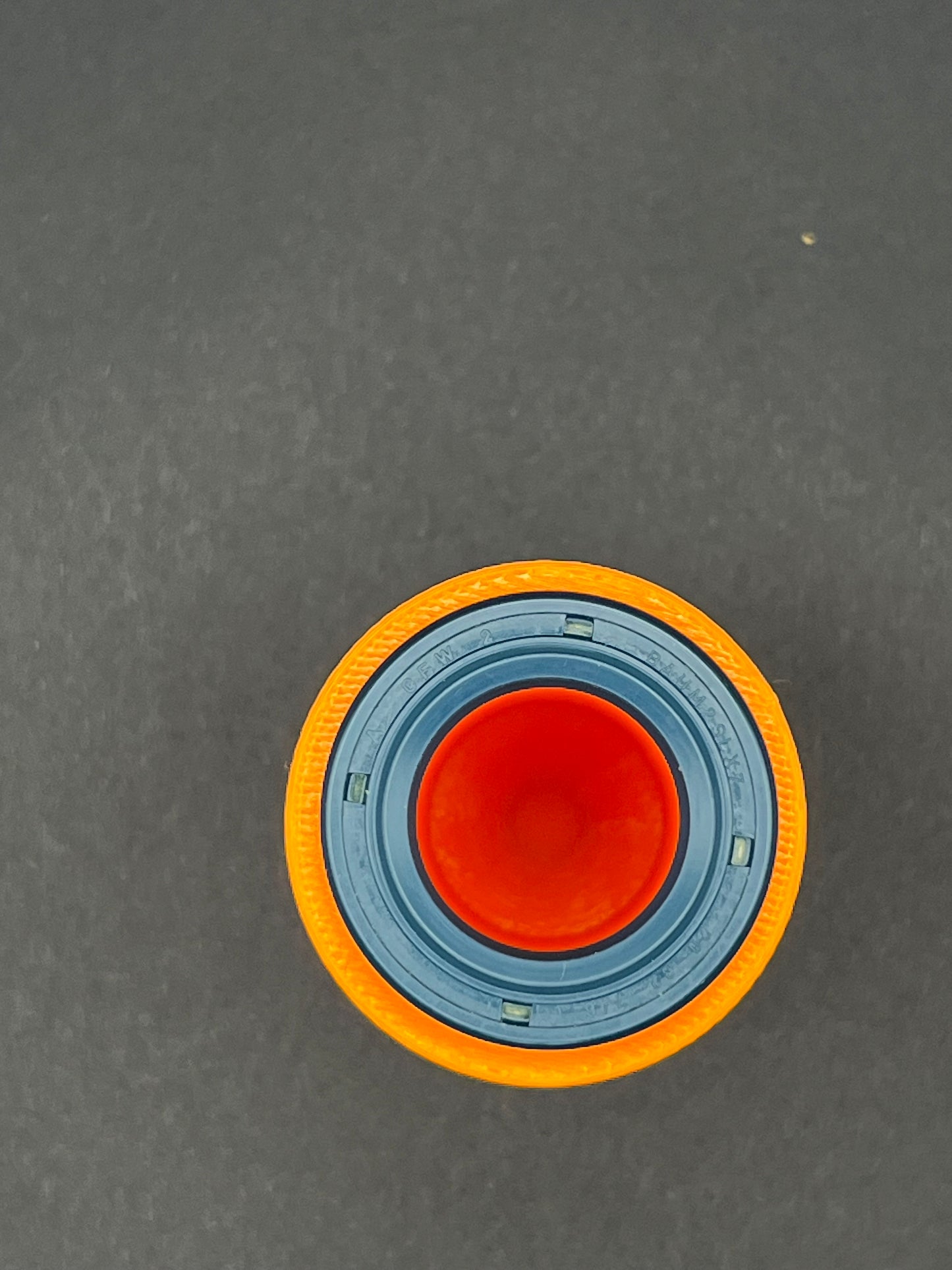

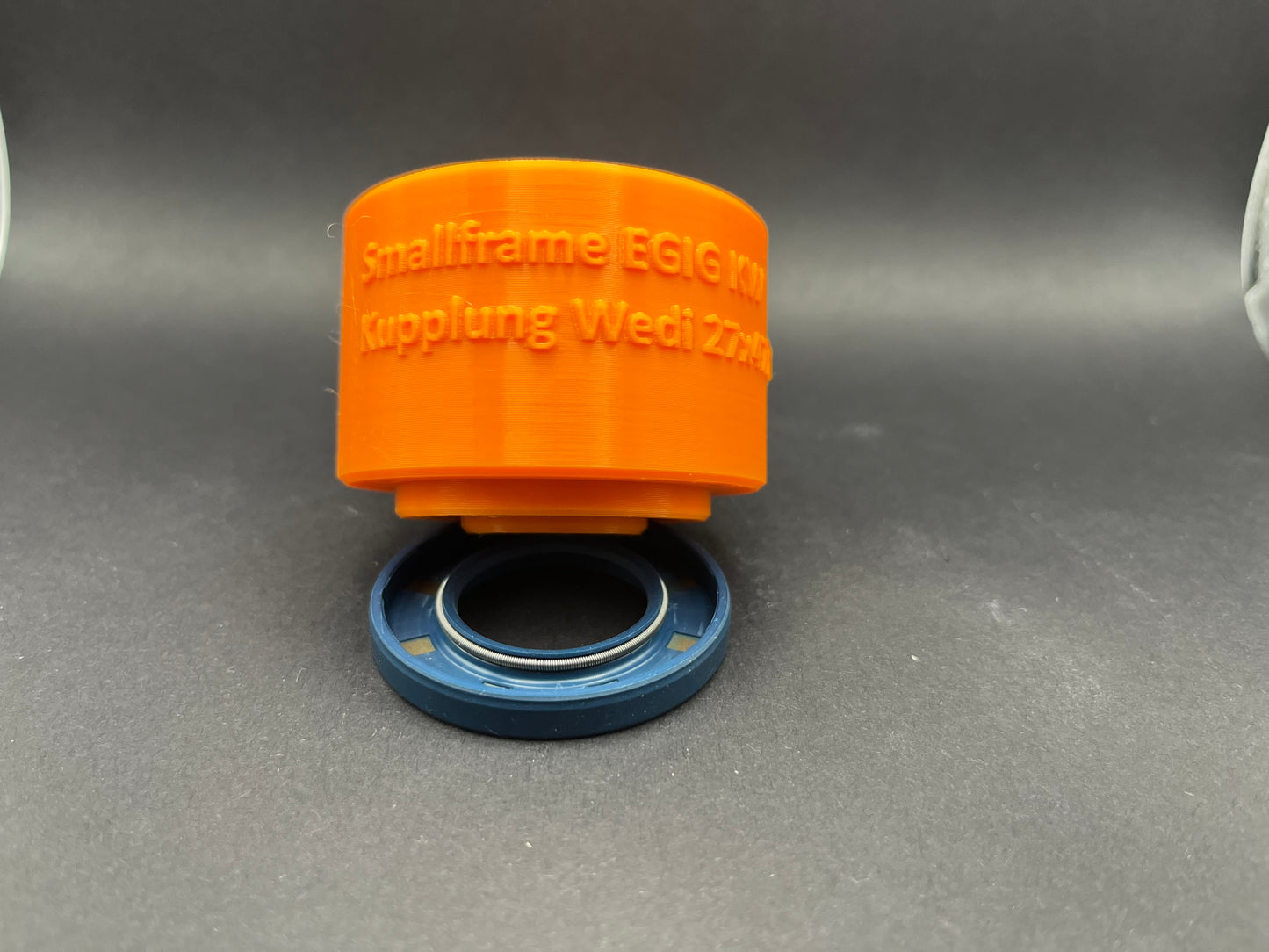

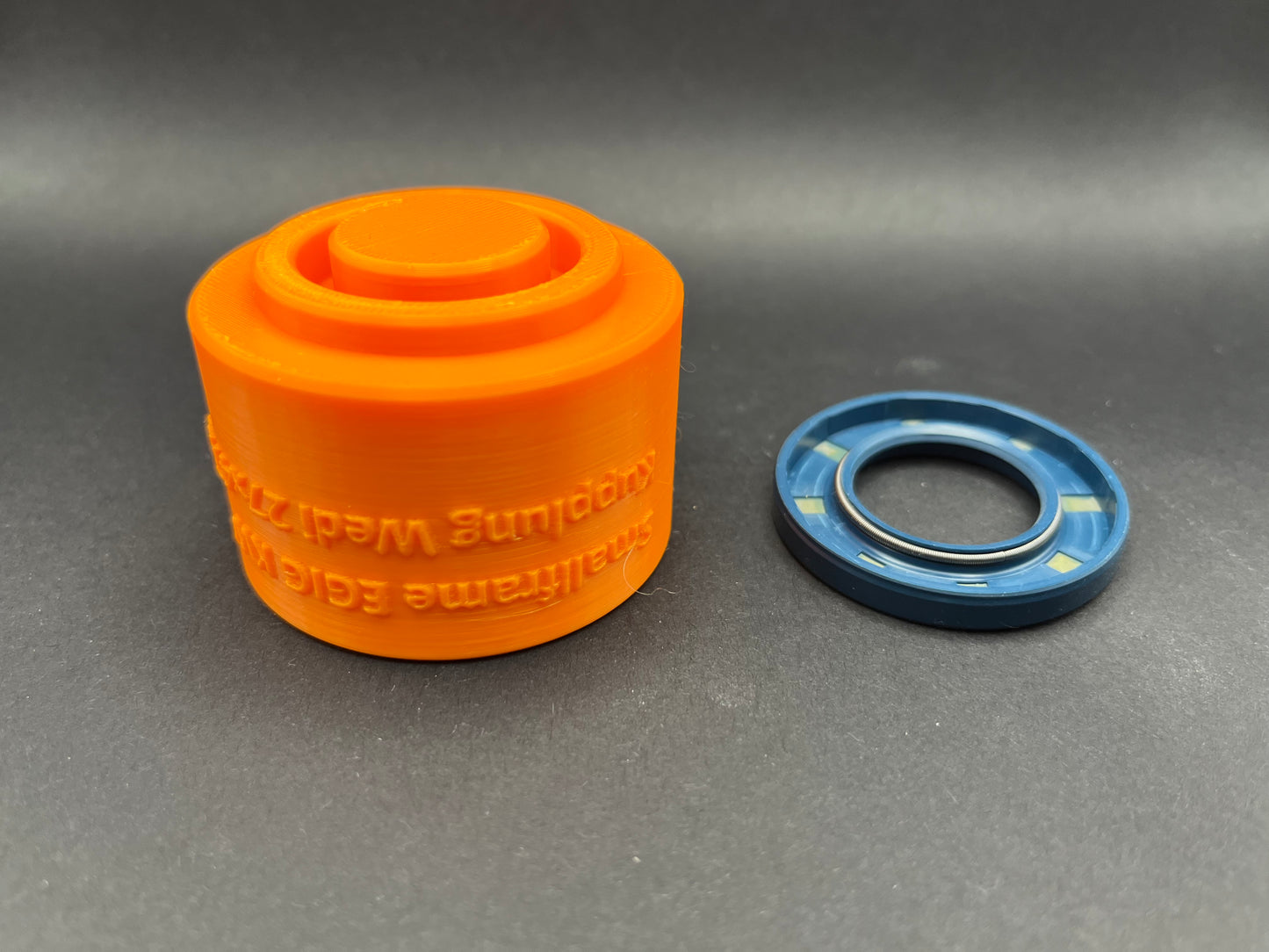

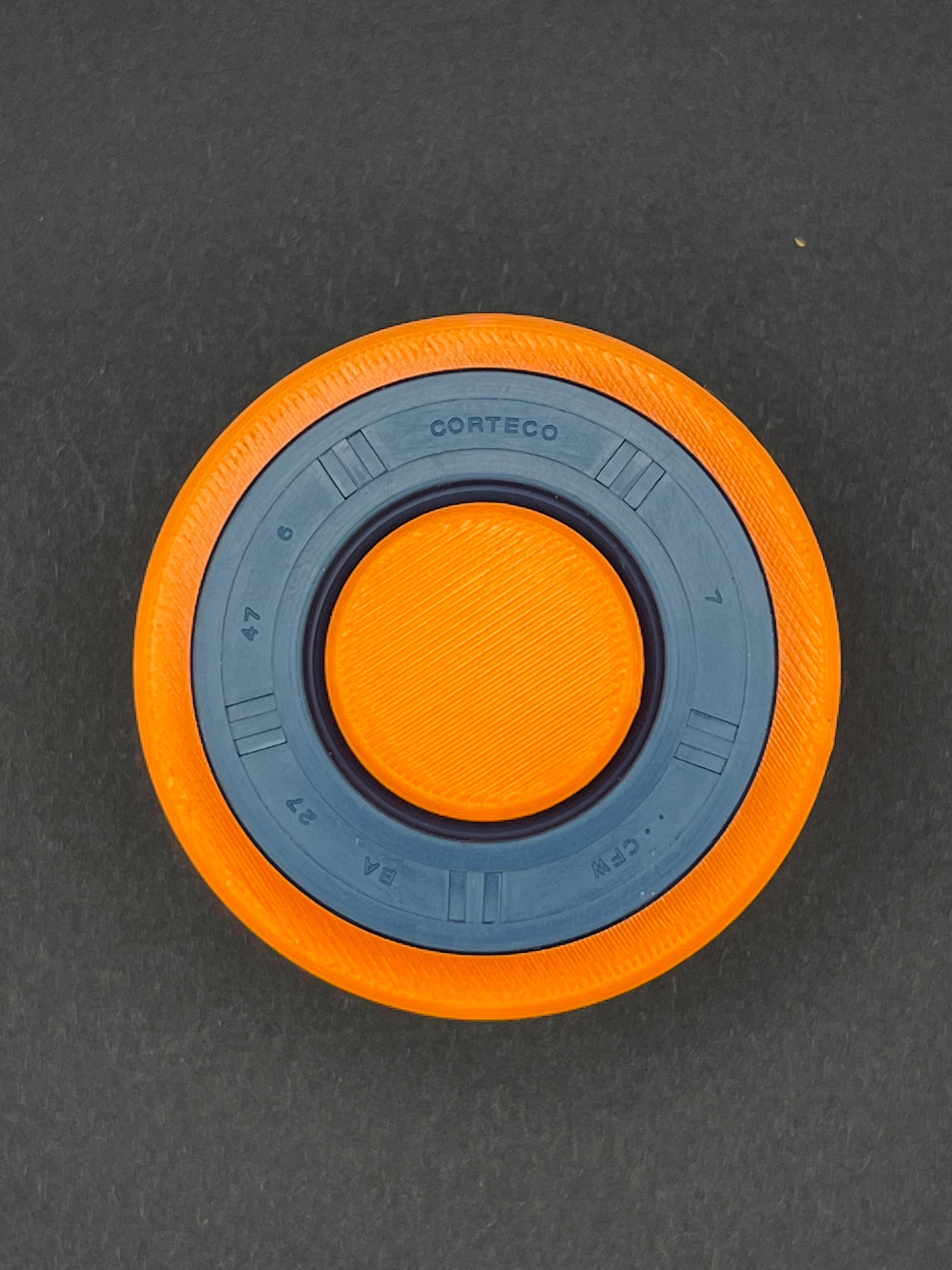

Die Einschlaghilfe für den kupplungsseitigen Wellendichtring ist so konstruiert, dass der Wellendichtring nur am äußeren Rand und zwischen der Dichtlippe und dem äußeren Rand beim Eindrücken belastet wird. So wird sichergestellt, dass die empfindliche Dichtlippe während dem Einbau keinen Schaden nehmen kann.

Des weiteren stellen alle drei Werkzeuge sicher, dass ein zu tiefes Eindrücken der Wellendichtringe ausgeschlossen ist.

Großer Vorteil der Ausführung der Werkzeuge in Kunststoff ist, dass gegenüber Metallwerkzeugen bei Falschanwendung dem Gehäuse keinen Schaden zufügt werden kann!

Kurbelwellen welche u.a. die oben genannten Wellendichtringe benötigen:

• Kurbelwelle Egig180
• Kurbelwelle Egig170 (nicht S/R ETS, da Limaseitig ein Wellendichtring 22x35x7 verbaut werden muss)
• Kurbelwelle Fabbri 51 Hub
• Kurbelwelle Fabbri 54-105

Passt ebenfalls auf:

Vespa PK50 2°/S 2°/SS/XL/XL2/FL/HP/N/Rush/PK80-100 S 2°/PK125 2°/S 1° und PIAGGIO LEADER/QUASAR 125-300ccm 4T AC/LC

Eigenschaften:

Hergestellt im FDM 3D Druckverfahren in PETG.
PETG weißt eine hohe Flexibilität bei gleichzeitig guter Steifheit auf. Ebenso eine Wärmeformbeständigkeit bis 90 Grad und sehr gute Schlagfestigkeit.
Der äußerst massive 3D Druck beinhaltet einen Infill von 70% und ist somit für hohe Belastungsansprüche geeignet!
