Lagerdummy Komplett-Set 7-tlg. für Wideframe

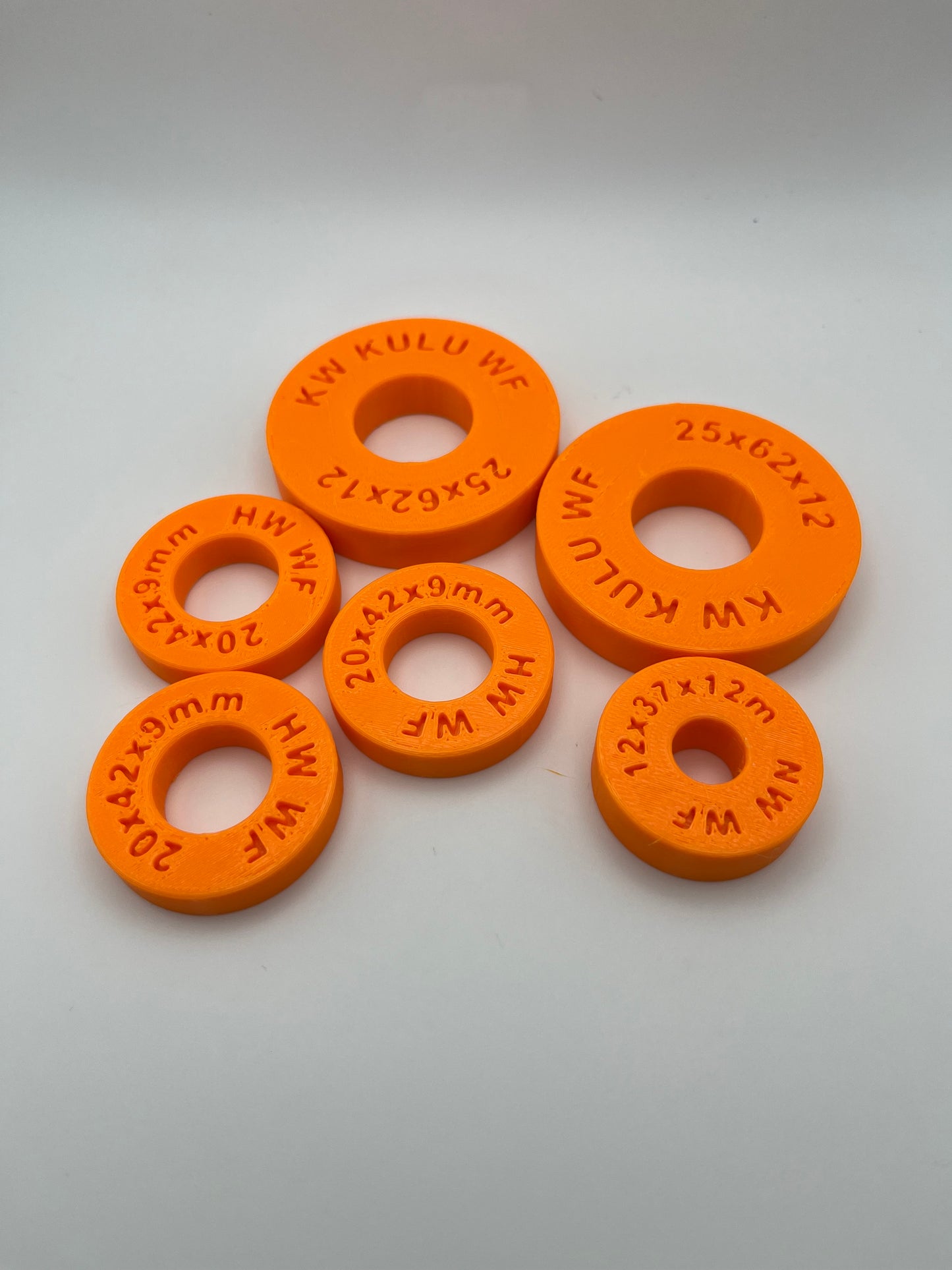

7er Set Lagerdummy Wideframe

• VM1-VM2 (1953-1954),
• VN1-VN2 (VN2T-100074) (1955-1956),
• VL1-VL2 (1954-1957)
• VLG1

Lagerdummys sind ein wichtiger Bestandteil der Motorrevision, insbesondere wenn es darum geht, die Steuerzeiten zu messen und zu bearbeiten.

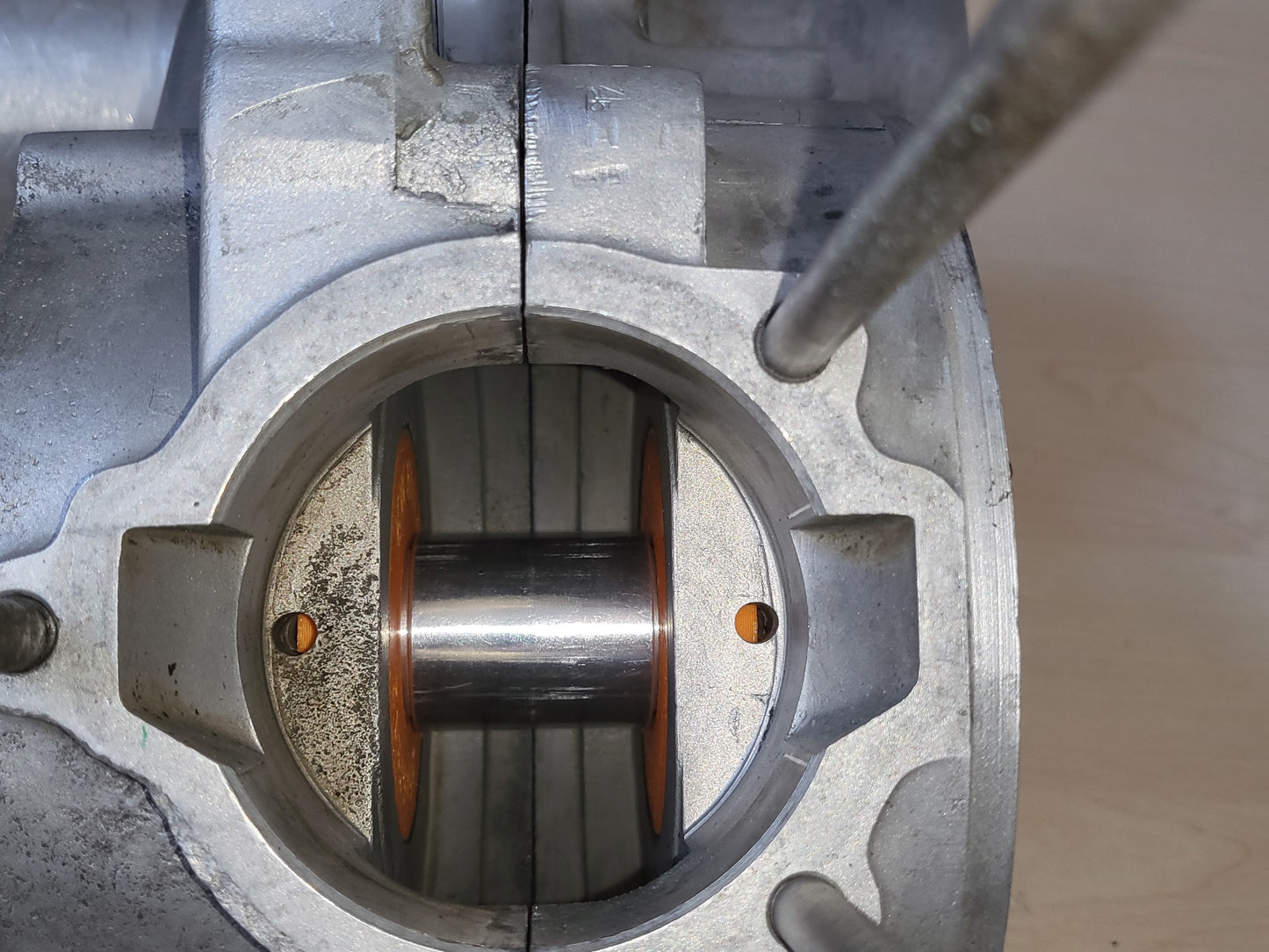

Mit den passenden Lagerdummys können sowohl für Smallframe, Largeframe als auch Wideframe Motoren von Vespa Motoren problemlos überprüft und optimiert werden. Der Probeaufbau mit Lagerdummys ermöglicht es, die korrekte Position der Welle und anderer wichtiger Bauteile zu bestimmen, um eine optimale Leistung und Effizienz des Motors zu gewährleisten. Damit kann die bspw. Kurbelwelle probeweise und ohne Kraftaufwand im Motorgehäuse montiert und bewegt werden.

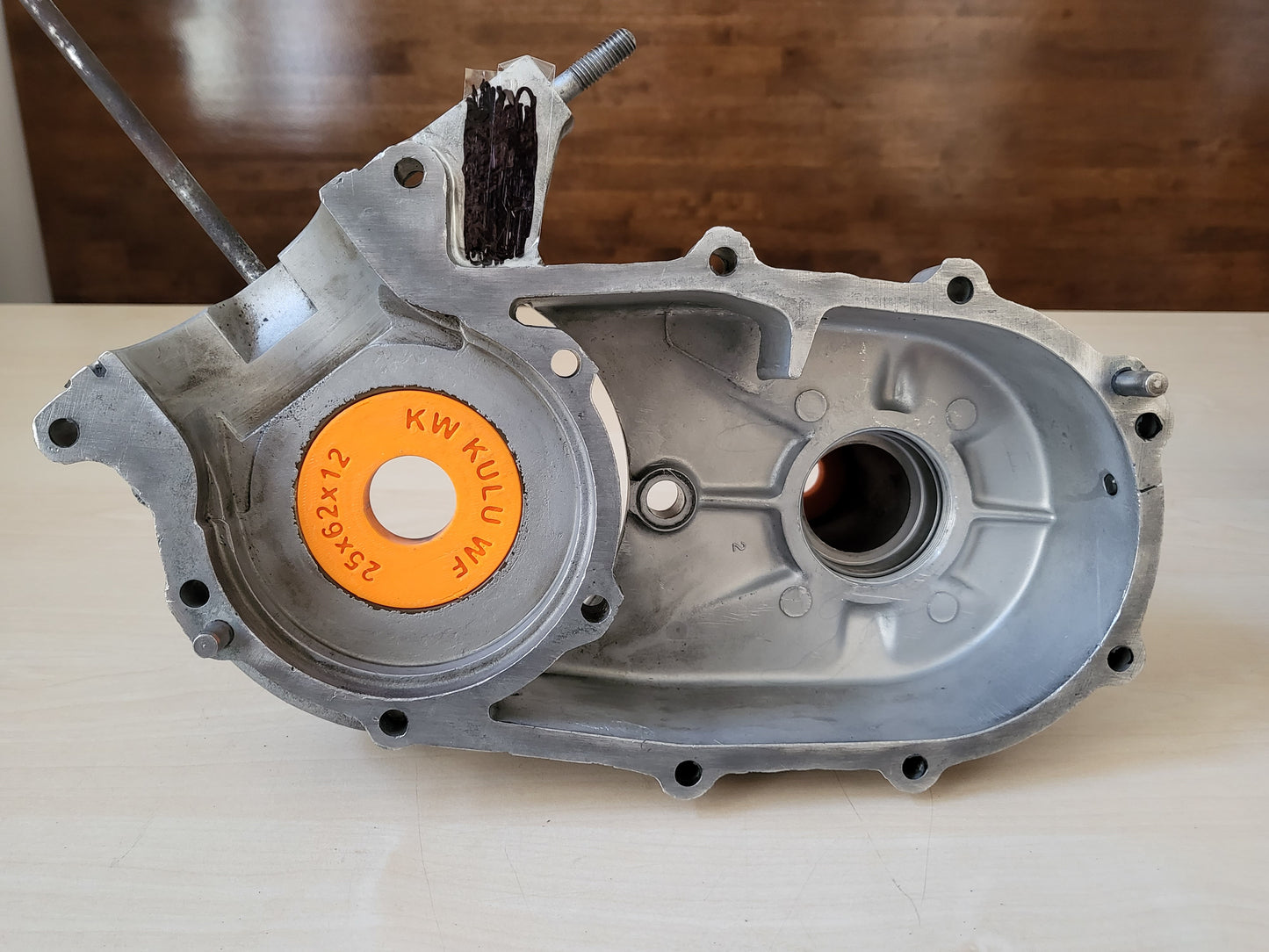

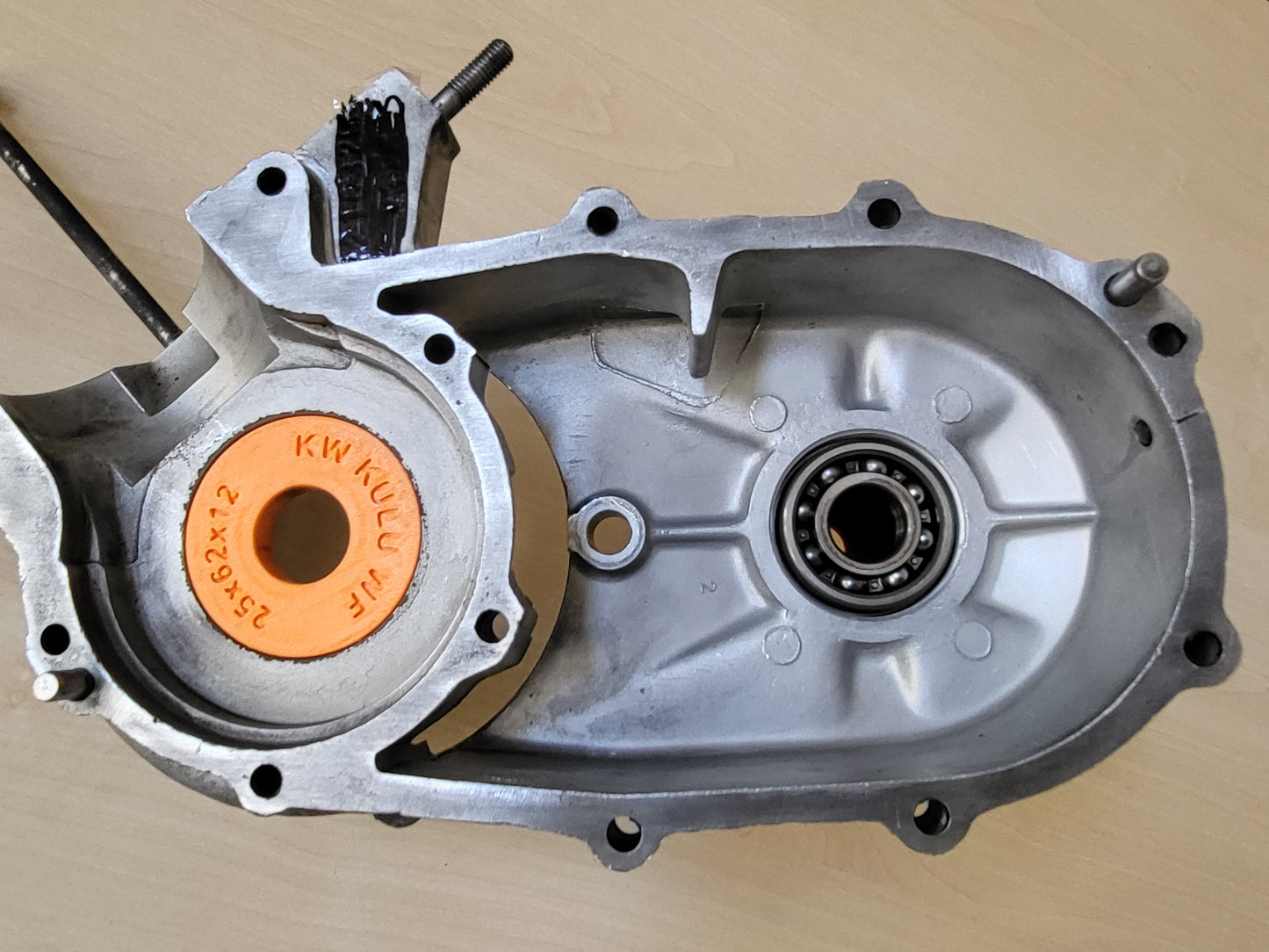

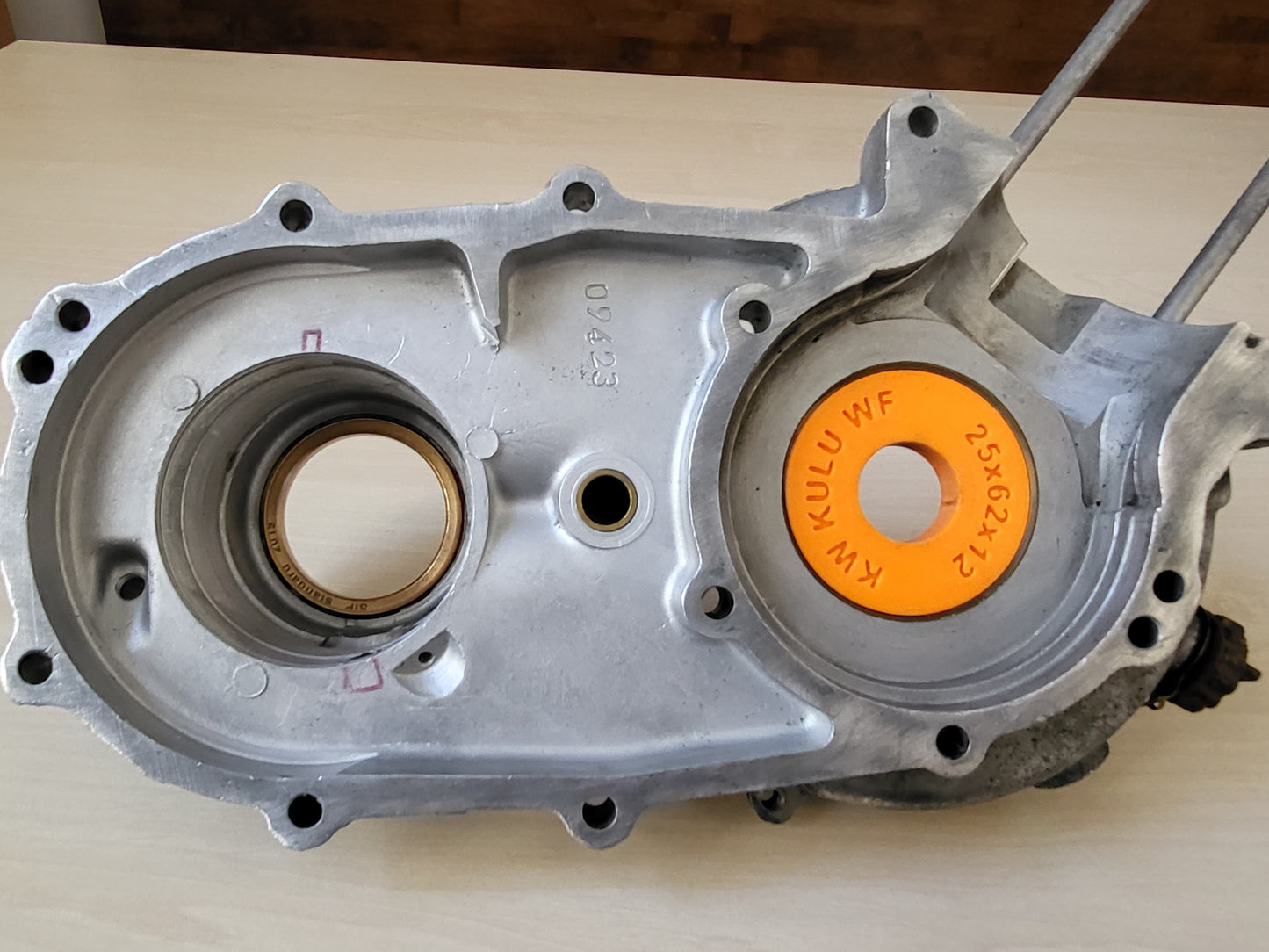

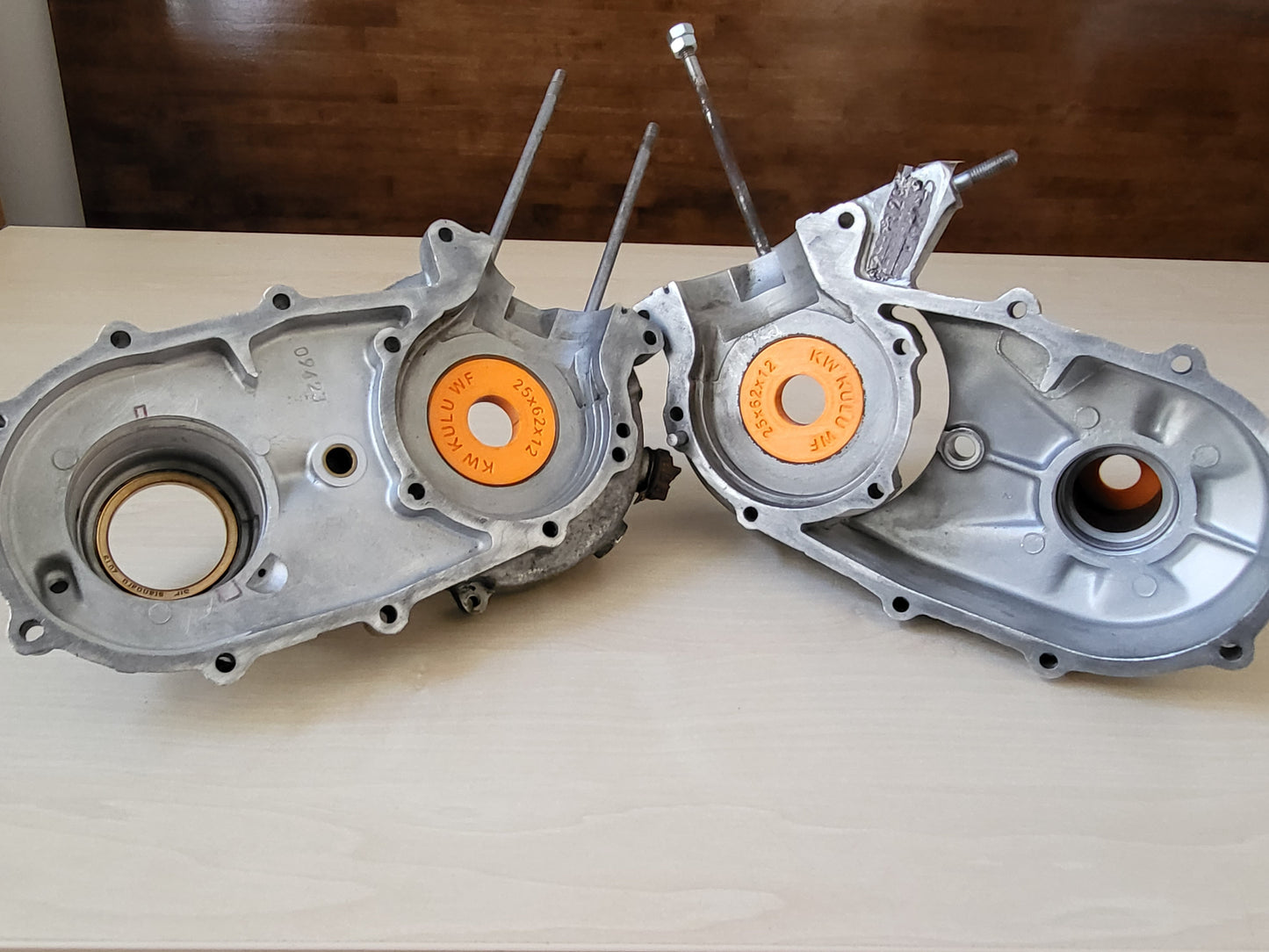

• 2x Kurbelwelle Kupplungseite: 25x62x12 mm SKF 613912
• 1x Schaltraste innen 20x47x14 mm (VLG1) SKF 6204
• 3x Hauptwelle

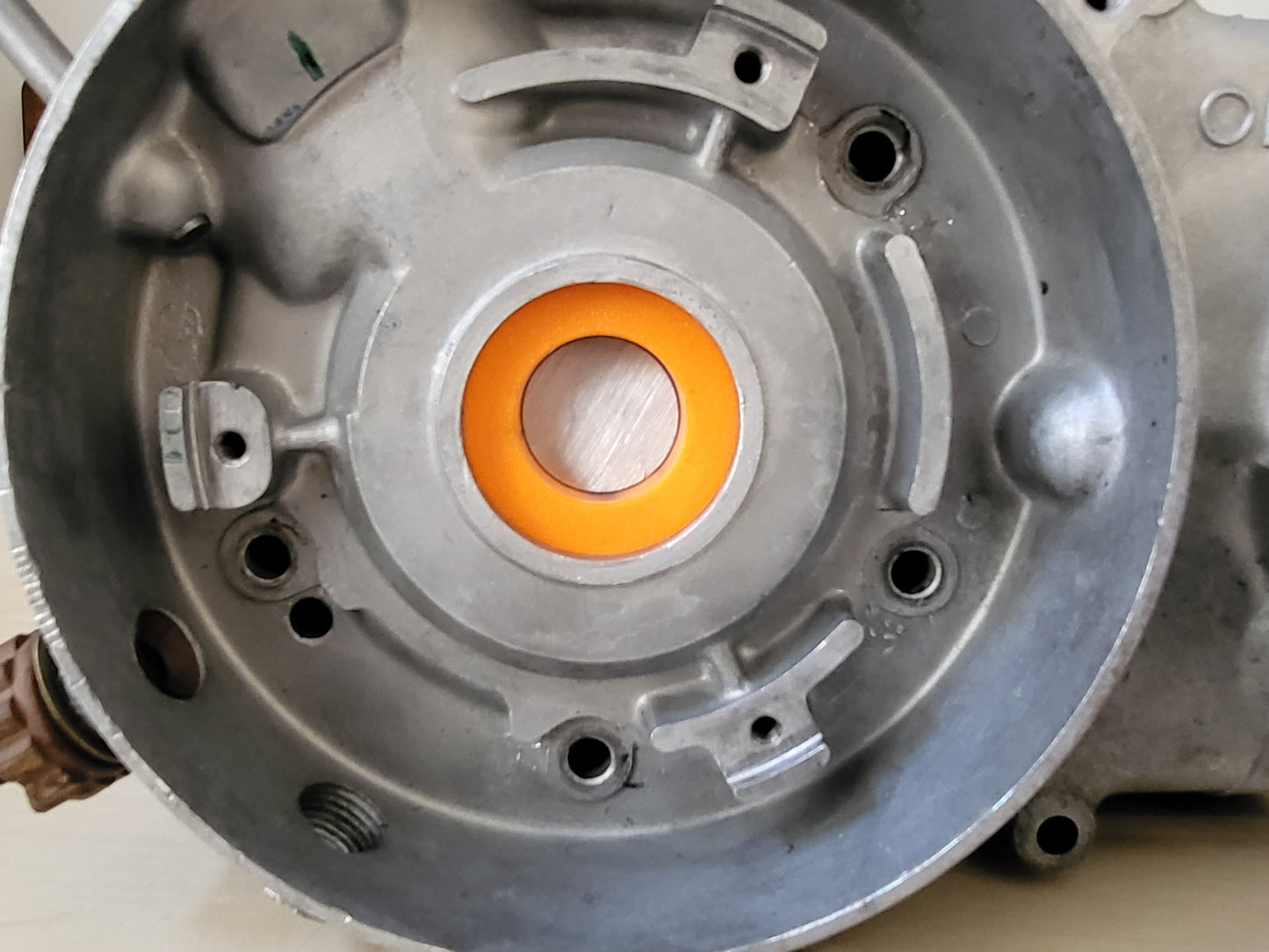

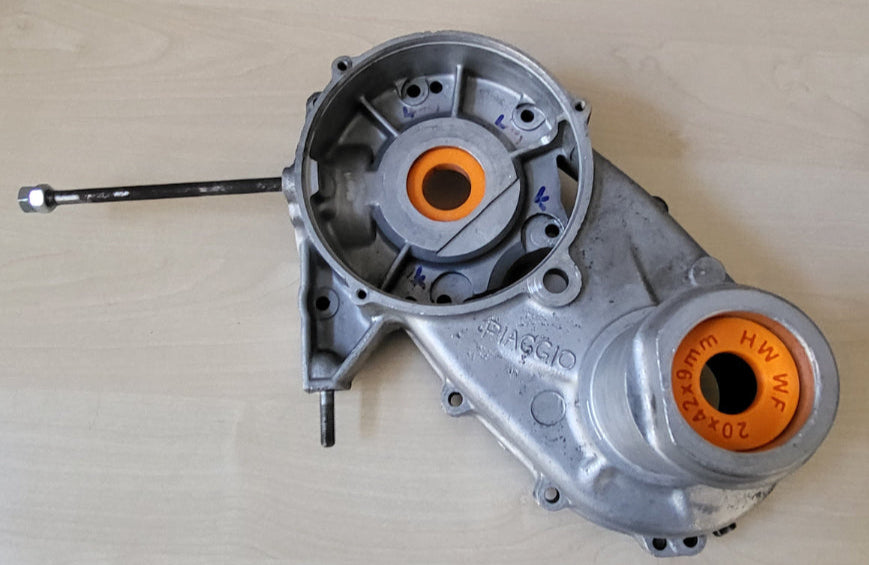

  • Radseite 20x42x9 mm
  • Kickstarter: 20x42x9 mm
  • Innenliegendes Lager: 20x42x9 mm
• 1x Nebenwelle: 12x37x12 mm SKF 6301

  An der Schaltrastenseite ist bei den 'neueren' Modellen ein Gleitlager verbaut. Der 3. Lagerpunkt ist innen im Gehäuse, dafür benötigt man ein Lager bzw. einen Dummy der Maße 20x47x14 mm, welches dem Set bei liegt.

Vorteile eines Dummy in Kunststoffausführung sind:

• Diese verwendet man sofern man eine Motorrevision vornimmt, die Lagerdummys ermöglichen es die Welle einfach per Hand in das Motorgehäuse zu stecken um so die Steuerzeiten zu messen und bearbeiten zu können.
• dass dieser ebenfalls sehr passgenau bemaßt ist und von Hand in das Motorgehäuse eingedrückt werden kann.
• bei möglichen minimalen Maßabweichungen am Gehäuse ein einfaches Nacharbeiten am Lagerdummy vorgenommen werden kann (einfach den Dummy mit Sandpapier an die individuelle Einbausituation angleichen).
• und, dass Kunststoff gegenüber Metallwerkzeugen oder Verwendung von Kugellager bei Falschanwendung dem Gehäuse keinen Schaden zufügt.

Wie bei allen Lagerdummies kann dieser per Hand ein- und wieder ausgesetzt werden.

Eigenschaften:

Hergestellt im FDM 3D Druckverfahren in PETG.
PETG weißt eine hohe Flexibilität bei gleichzeitig guter Steifheit auf. Ebenso eine Wärmeformbeständigkeit bis 90 Grad und sehr gute Schlagfestigkeit.
Der äußerst massive 3D Druck beinhaltet hohen Infill und ist somit für hohe Belastungsansprüche geeignet!

Artikelzustand:

NEU und wird auftragsbezogen hergestellt.
