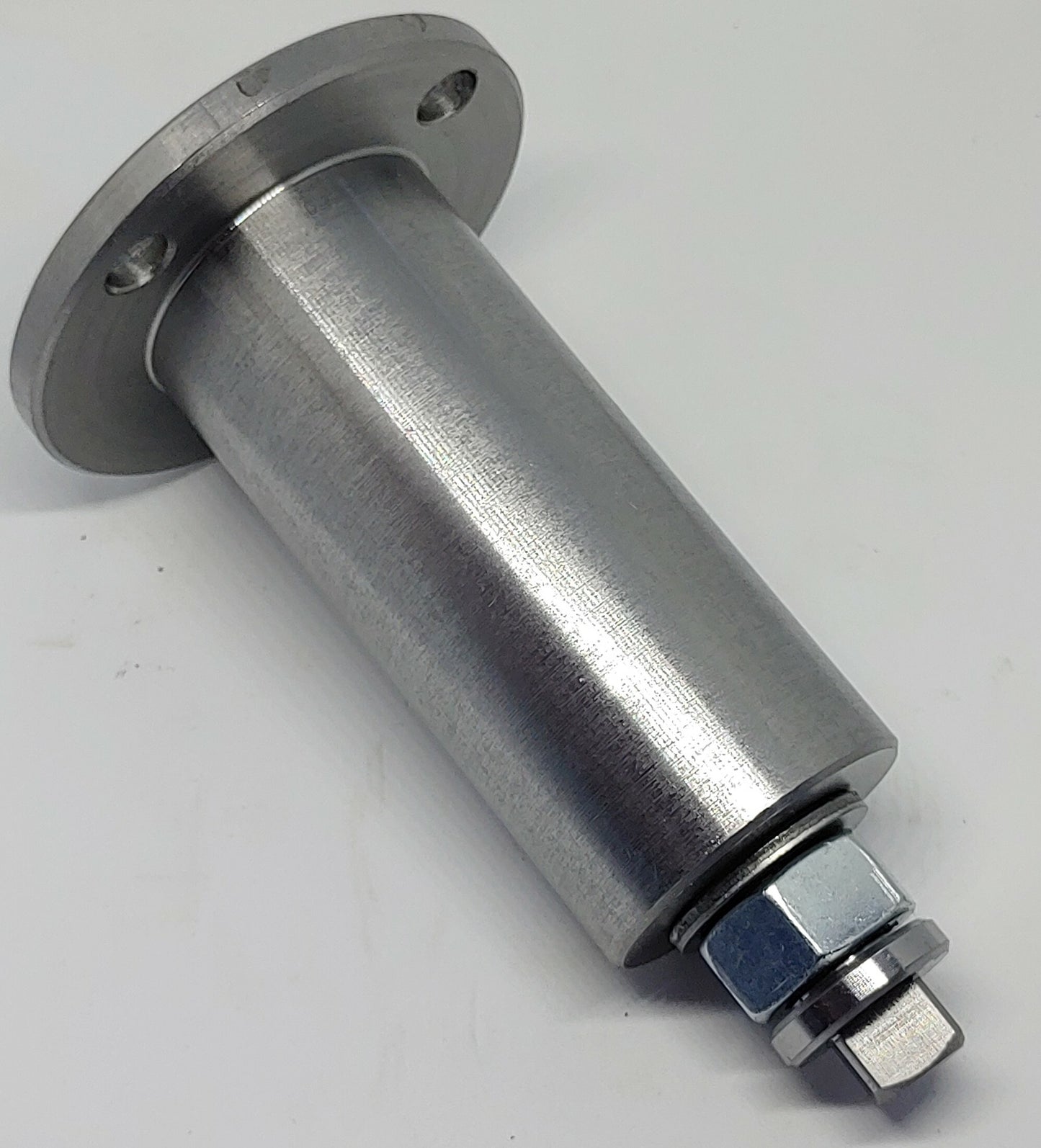

Smallframe Antriebswellen Montage, Demontage

Mit diesem Werkzeug kann schnell und schonend-removed die Antriebswelle Ein und Ausgebaut werden.

Hergestellt aus Qualitätsstahl 42CrMo4

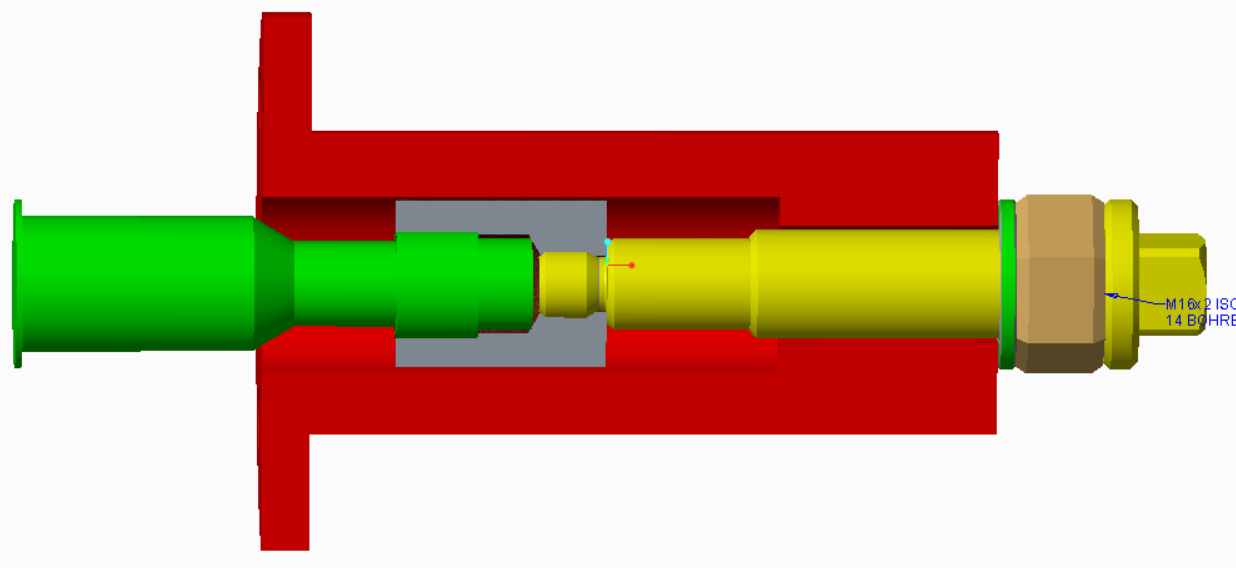

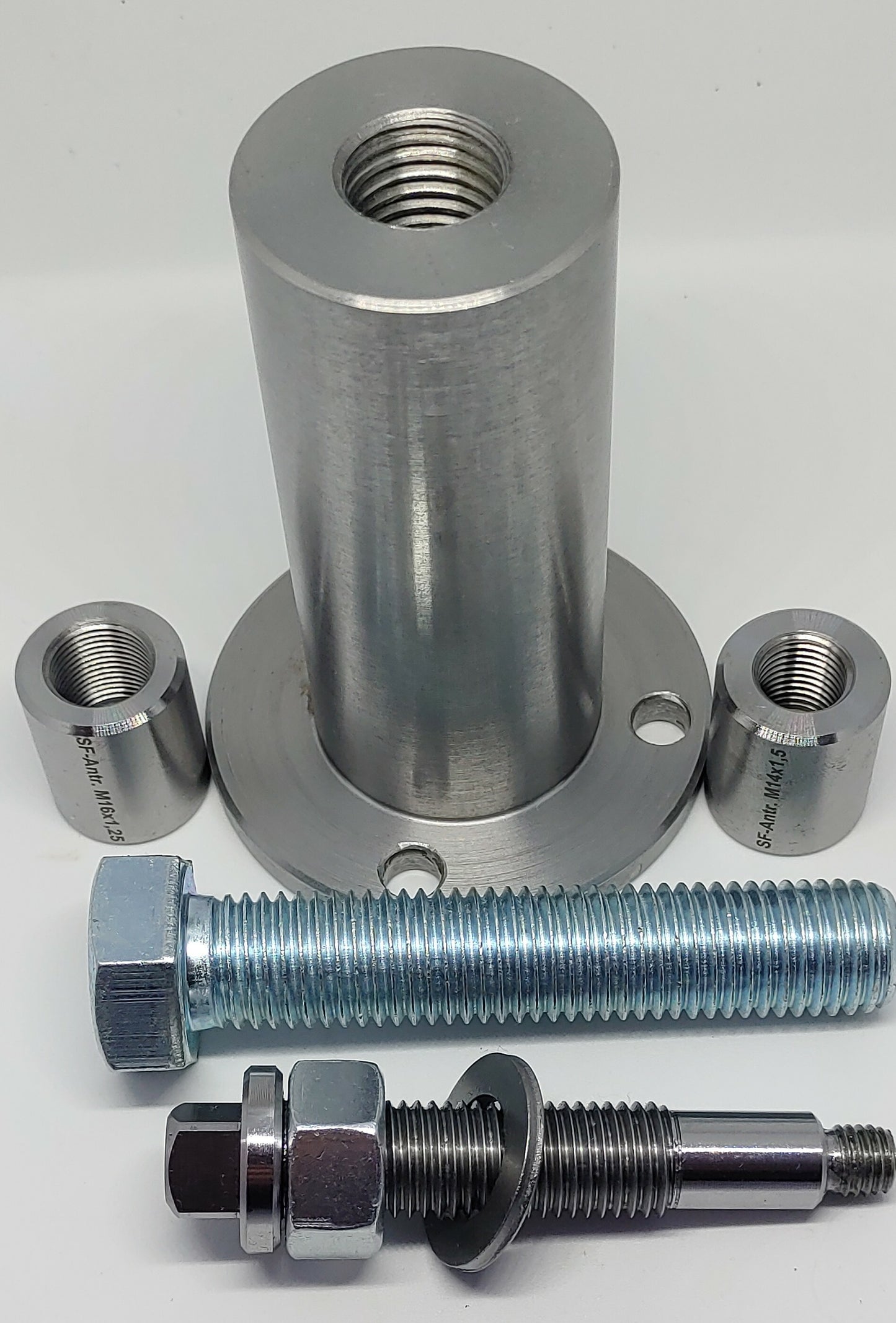

Der Einzug erfolgt über Zughülse und Zugspindel die auf die Antriebswelle geschraubt werden. Es können zwei unterschiedlich Antriebswellen Eingezogen werden mit den Gewinden M16x1,25 und M14x1,5.

AG 1: Zughülse auf Antriebswelle schrauben.

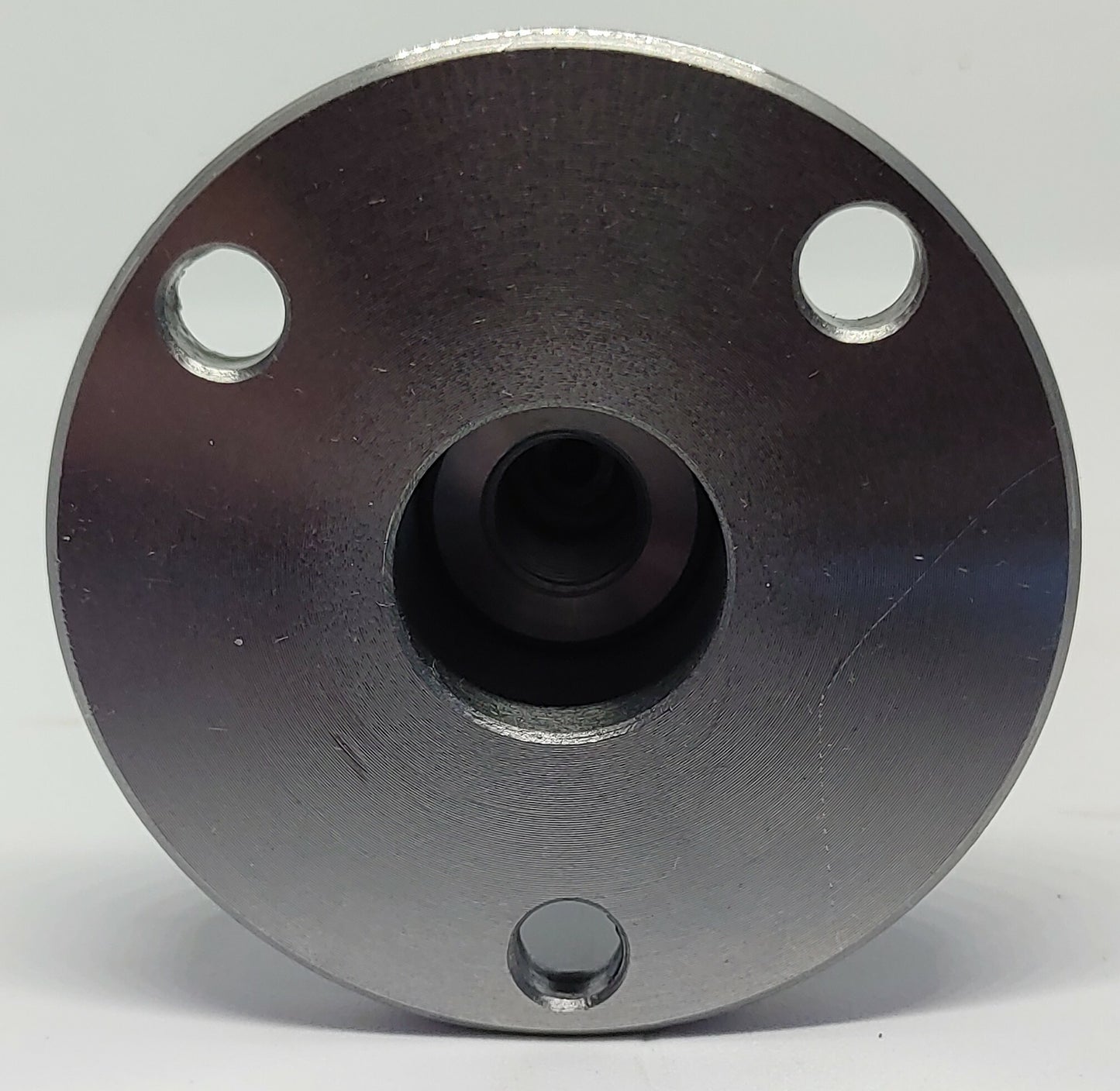

AG 2: Außenhülse an den Radbolzen aufsetzen und festschrauben.

AG 3: Spindel in Außenhülse einsetzten und in Zughülse schrauben.

AG 4: Mit der M16 Mutter wird dann die Antriebswelle eingezogen.

Der Ausbau der Antriebswelle erfolgt mit der beigefügten M20 Schraube. Diese wird in die festgeschraubte Außenhülse eingeschraubt bis die Antriebswelle abgedrückt ist.
