Nadellager Abziehwerkzeug für Largeframe Kurbelwellen (nicht T5)

Nach langer Entwicklungszeit gibt es jetzt ein Werkzeug um den Nadellagerring der Kurbelwelle ohne Probleme abzuziehen.

Die Arbeitsweise ist wie folgt:

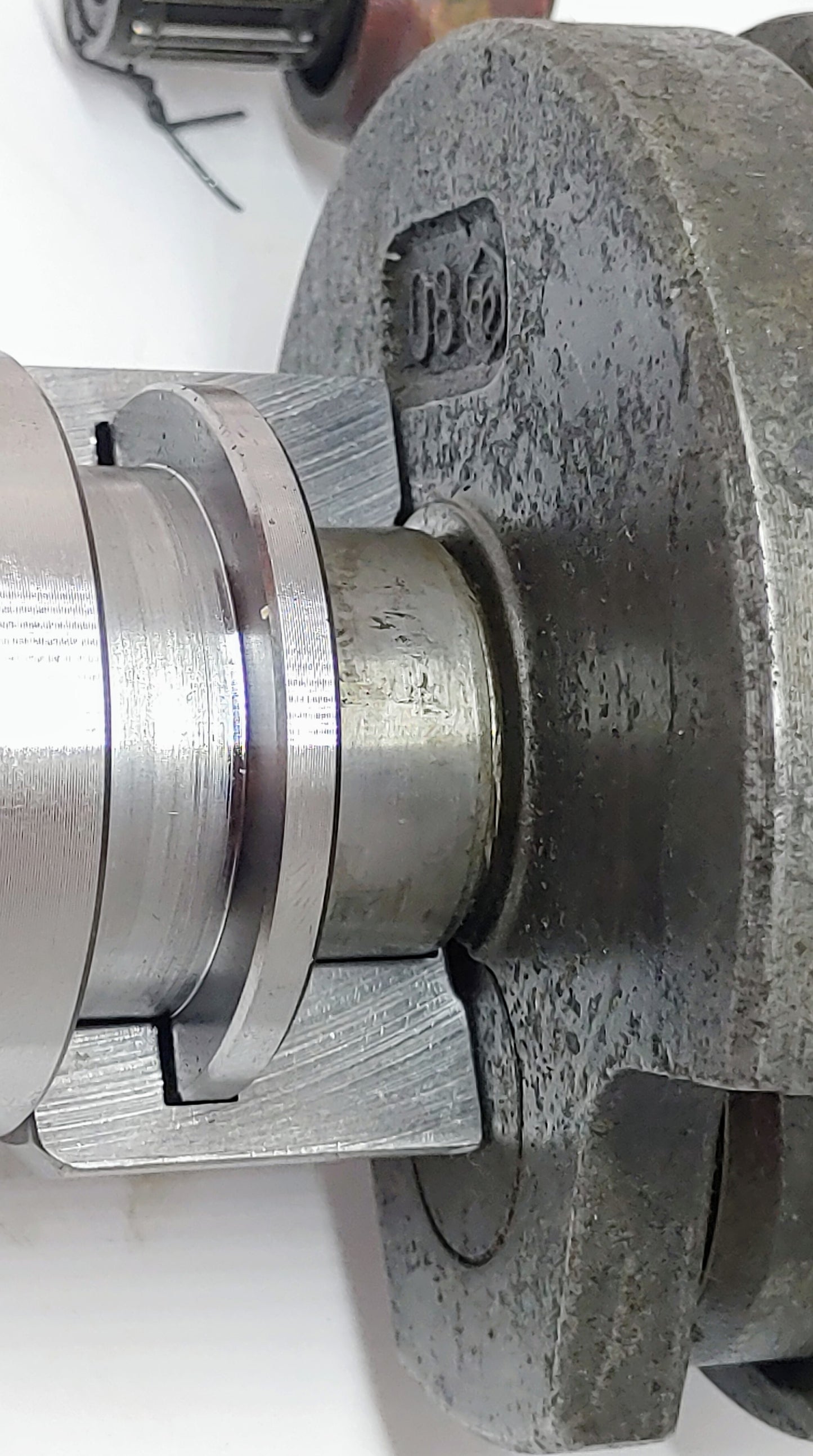

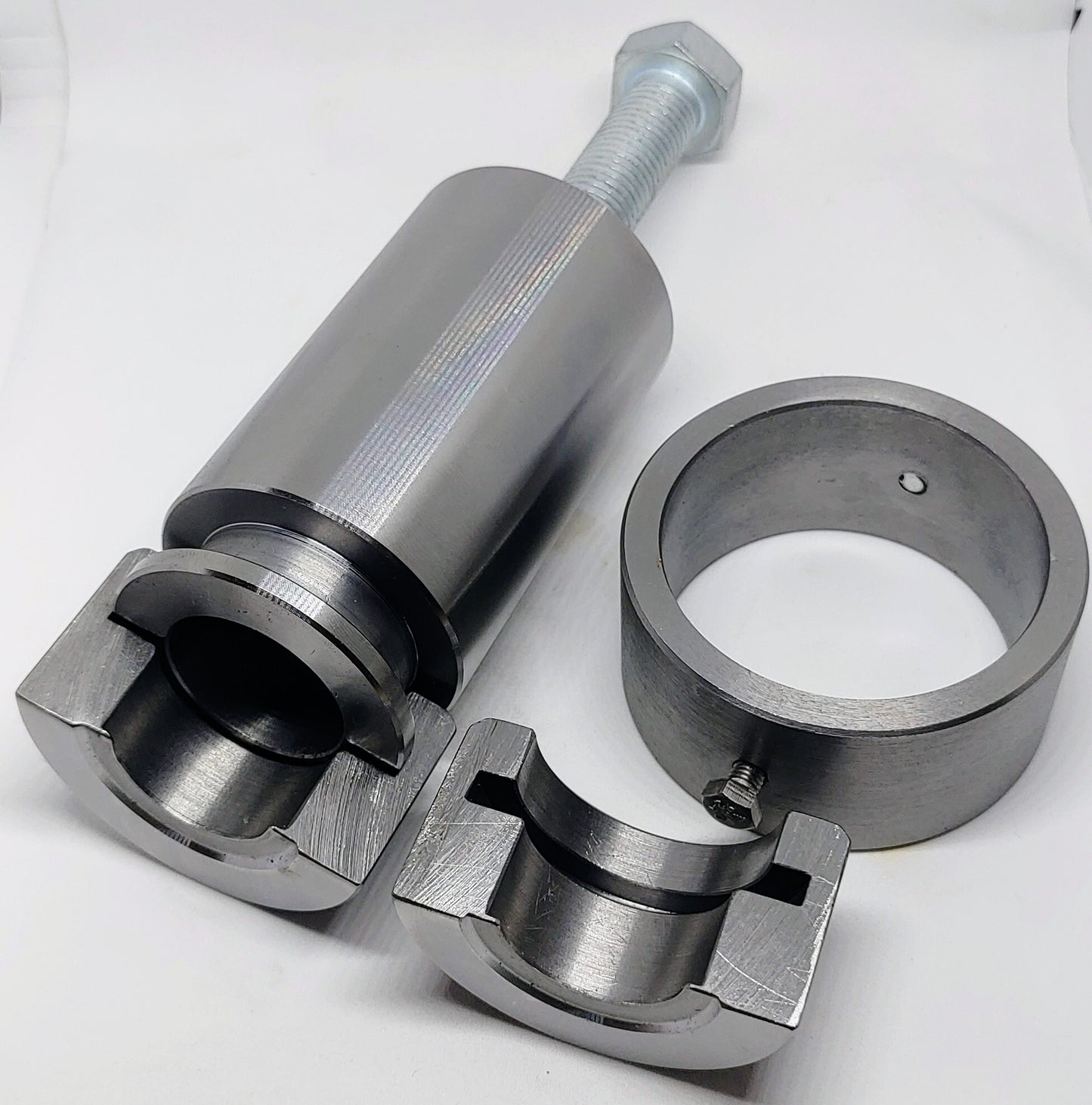

1.) Abzughülse über die Kurbelwelle setzen und die zwei Halbringe einsetzen.

2.) Den Sicherungsring über die Halbringe setzen und die 2 M5 Schrauben handfest anziehen.

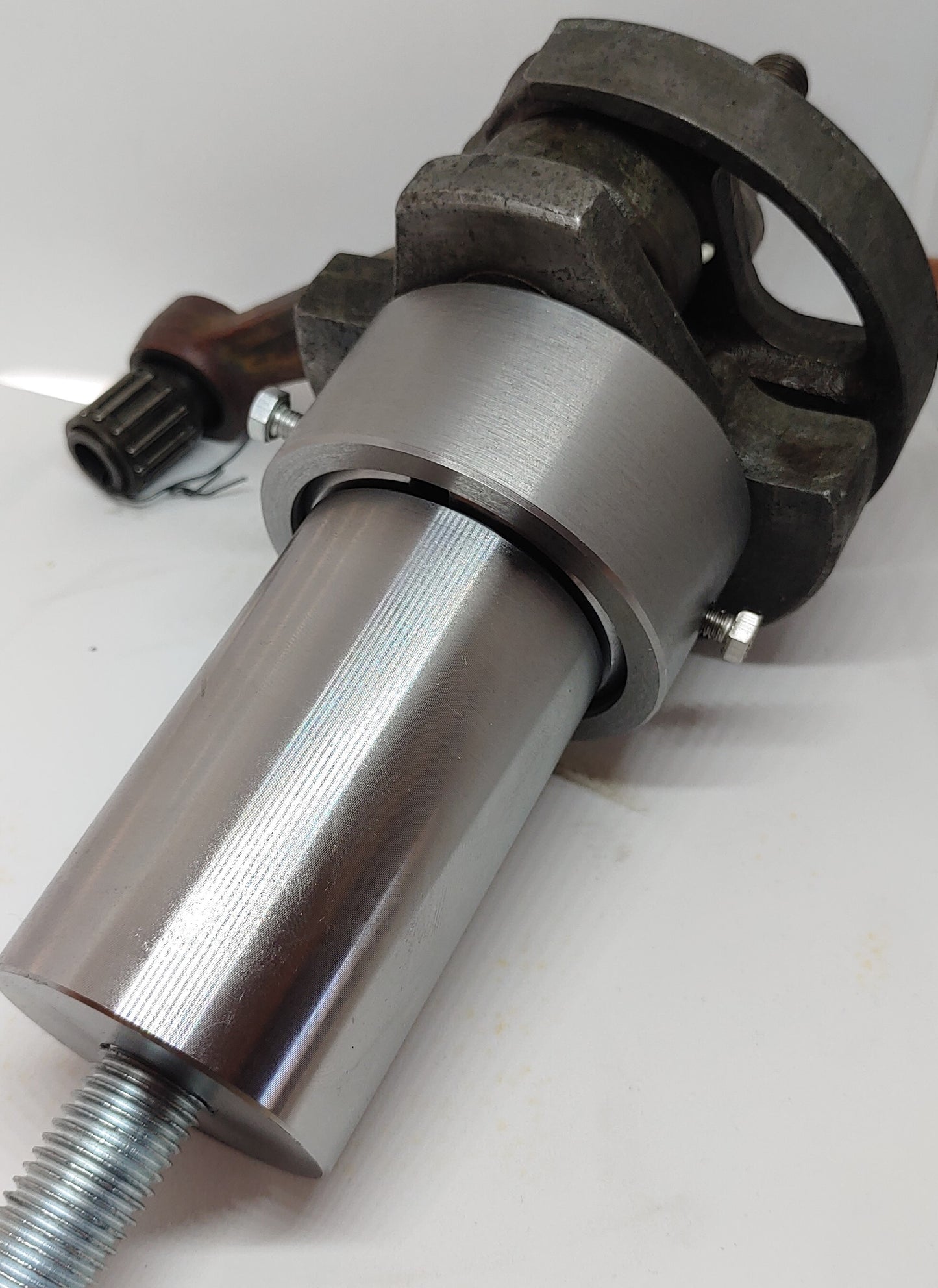

3.) Mit der M16 Schraube kann jetzt der Nadellagerring abgezogen werden.

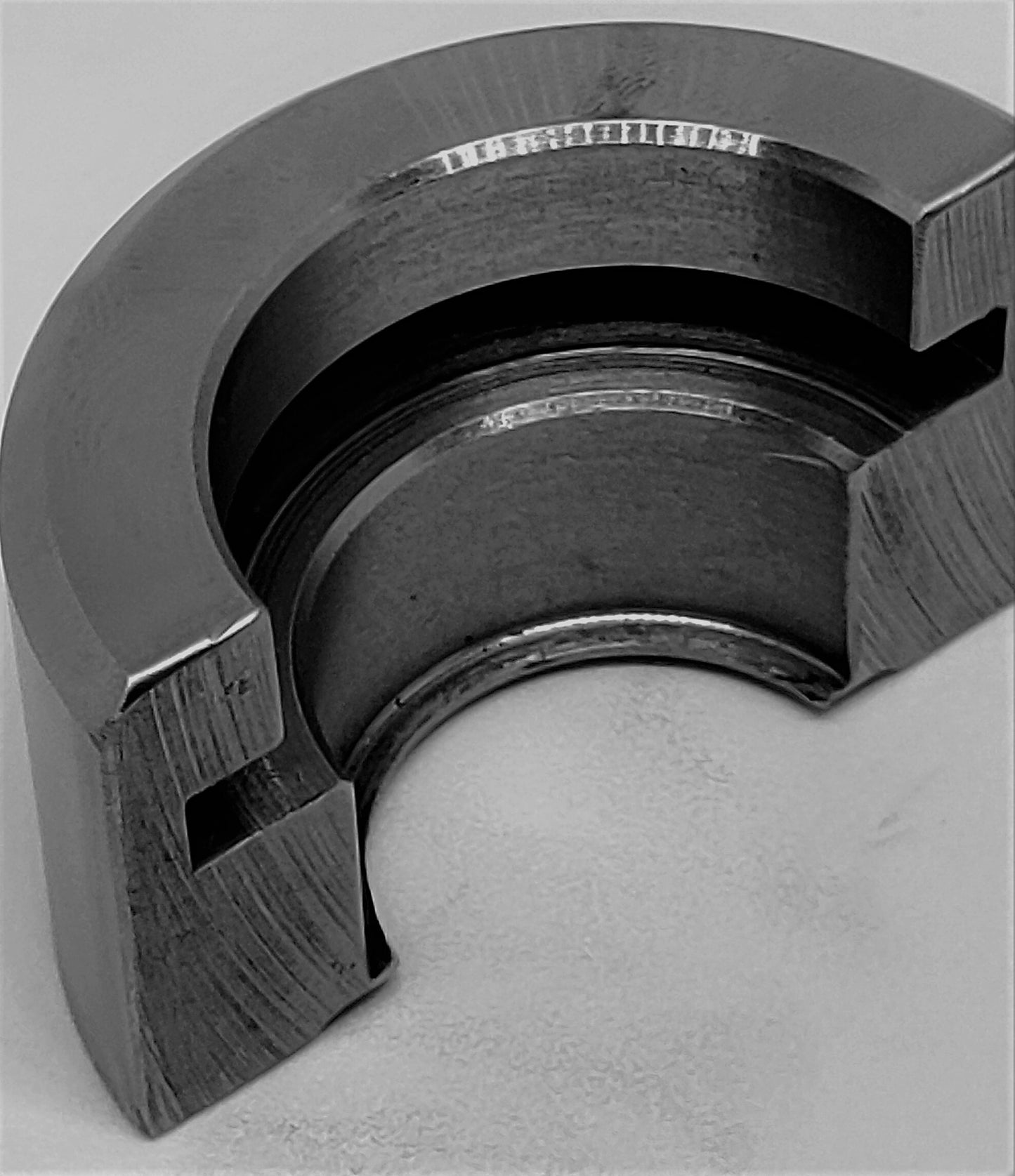

Es gilt zu beachten dass das Werkzeug nur dann gut funktioniert, wenn der Nadellagerring sachgerecht montiert wurde. Also der 1mm Abstand eingehalten wurde. Es ist aber mit Gefühl auch möglich noch Ringe, die nur 0,7 mm Abstand haben abzuziehen, da der Abzugsteg konisch von 0,7auf 1mm gedreht wurde.Dazu müssen die Halbringe mit leichten Gummihammerschlägen aufgeklopft werden
